Distance entre onduleur et panneaux solaires : comment limiter les pertes ?

Vingt-cinq mètres de câble électrique et vingt-cinq mètres de tuyau d'arrosage n'ont presque rien en commun, sauf un détail que personne ne vous glisse pendant le rendez-vous commercial : passé une certaine longueur, les deux perdent en chemin une partie de ce qu'on leur confie. Pour l'eau, c'est la pression qui s'effondre au bout du tuyau. Pour le courant continu qui descend de vos panneaux vers l'onduleur solaire, c'est la tension qui s'affaisse, et avec elle, une part de votre production qui finit transformée en chaleur dans la gaine avant même d'arriver au compteur. Cette question du câblage DC et des pertes en ligne revient sur presque tous les devis que j'ai lus, et presque jamais avec une réponse claire écrite noir sur blanc.

Le déclic est venu d'un commercial qui insistait pour que je signe avant la fin du mois, comme si l'offre allait s'évaporer avec l'été — une pression qui m'a surtout donné envie de ralentir. Je relis mes devis à la table de la cuisine, face à la baie vitrée plein sud, et en fin d'après-midi le soleil qui traverse cette vitre me chauffe la joue gauche pendant que je recompte une colonne de chiffres au lieu de signer sur la foi d'un sourire commercial. Ça fait trois ans que je décortique des devis solaires de cette manière, et le câblage reste, de loin, la ligne la plus souvent bâclée. Ce que j'ai fini par comprendre tient en une poignée de questions simples, celles que je veux poser ici plutôt qu'un cours de physique.

Vingt-cinq mètres de câble, ça compte vraiment ?

Dans un entrepôt, plus un chariot roule loin pour déposer une palette, plus il use de batterie, de pneus et de temps. Un câble obéit à une logique voisine. Le cuivre de l'âme oppose une résistance naturelle au passage des électrons, et cette friction invisible transforme une partie de l'énergie en chaleur — c'est l'effet Joule, le même principe qui fait tiédir une rallonge trop fine sous une grosse perceuse.

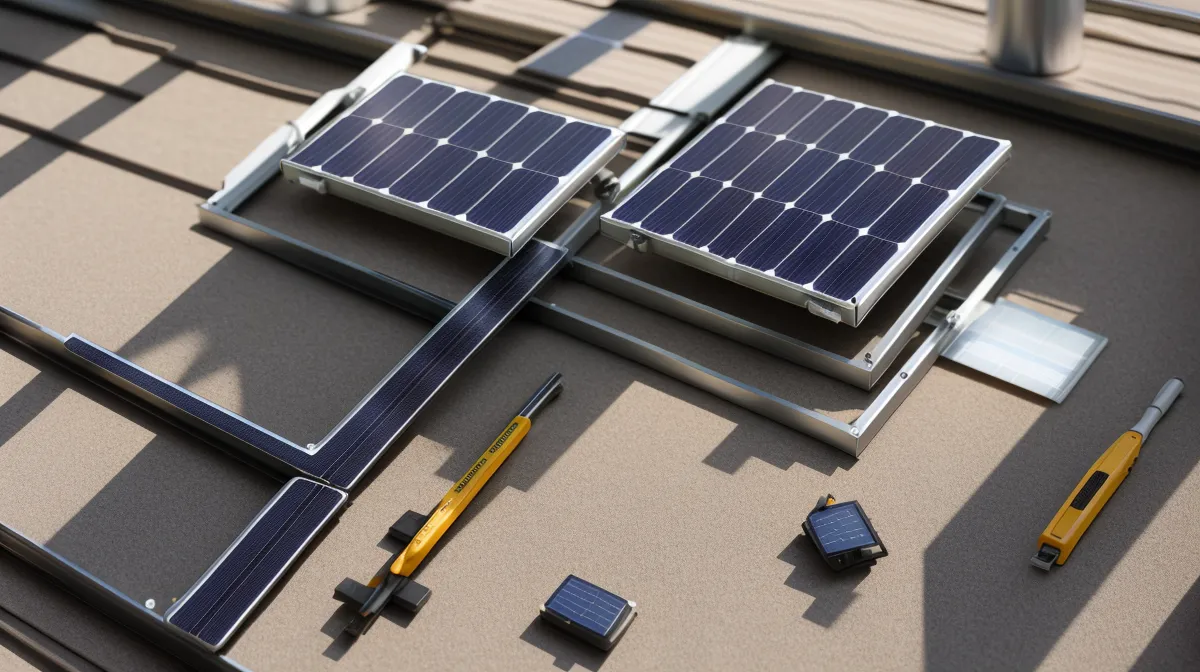

Sur le toit, vos panneaux produisent du courant continu, qui doit cheminer jusqu'à l'onduleur avant de devenir le courant alternatif qui fait tourner votre frigo. Plus ce trajet s'étire, plus la résistance s'accumule, et plus la tension s'affaisse en route. Oui, donc, vingt-cinq mètres ça compte — pas parce que l'électricité « irait moins vite », comme me l'a affirmé un commercial pressé, mais parce qu'une partie de ce qui part du toit n'arrive jamais au tableau.

Repérer ce genre de trou, c'est exactement ce que je creuse quand j'explique comment détecter les frais cachés sur un devis photovoltaïque avant de signer : la longueur de câblage prévue et le diamètre retenu n'apparaissent presque jamais noir sur blanc sur un devis bâclé, et l'absence d'une mention n'est jamais un hasard.

Le seuil qui doit déclencher votre vigilance

Il existe un repère officiel pour ça, pas une opinion de forum. En France, le guide UTE C 15-712-1 recommande de rester sous 1 % de chute de tension entre les panneaux et l'onduleur côté continu ; la norme NF C 15-100 tolère jusqu'à 3 % entre l'onduleur et le tableau côté alternatif. Je ne suis ni électricien ni bureau d'études, mais ce chiffre-là, je le note sur chaque devis que je regarde, et je vous conseille d'en faire autant.

Quand j'ai raconté ça à Élodie, une collègue de l'entrepôt qui construit des tableaux comparatifs sur tableur mieux que quiconque dans l'équipe, elle a eu le même réflexe : elle a voulu savoir si cette histoire de distance figurait aussi dans les simulateurs de production, ou seulement dans la tête des artisans. Bonne question — la réponse est qu'elle n'apparaît presque jamais telle quelle, ce qui veut dire qu'il faut la poser soi-même.

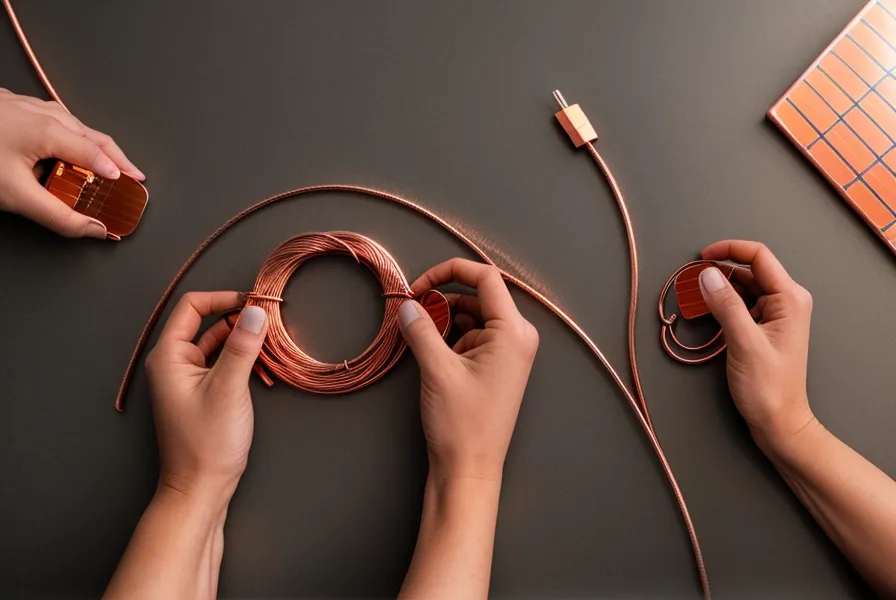

Sur une liaison courte, disons moins de quinze mètres, un câble solaire de 4 mm² reste généralement tranquille sous cette barre. Passé vingt à vingt-cinq mètres — ce qui arrive vite dès qu'il faut contourner une façade ou traverser un garage —, le 6 mm² devient le choix presque automatique. Ça rejoint un autre souci que je croise souvent sur les devis, le sous-dimensionnement pur et simple de l'onduleur par rapport à la puissance posée sur le toit, mais c'est un sujet à part entière que je laisse à une autre page.

Rapprocher l'onduleur du toit : une fausse bonne idée

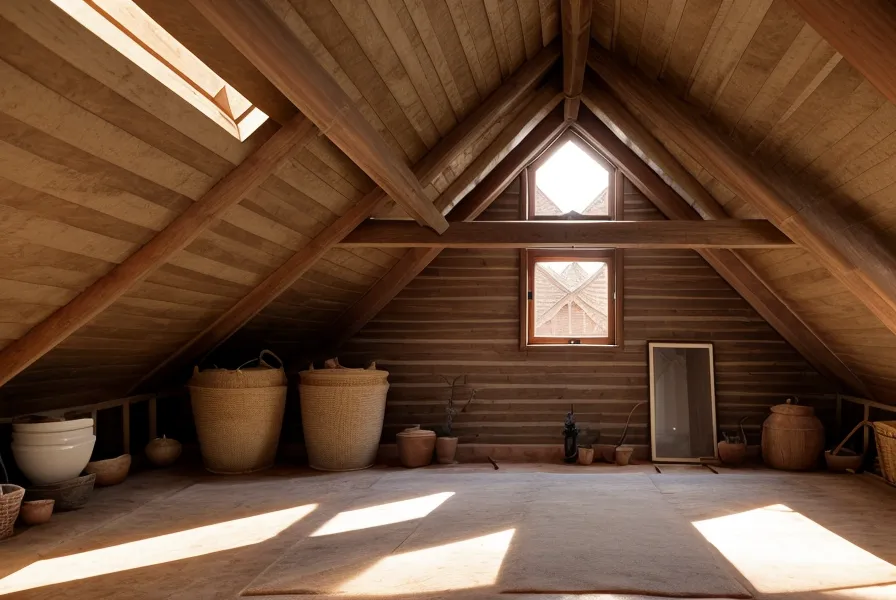

Fixer l'onduleur central directement dans les combles perdus, sous les tuiles, pour gagner quelques mètres de câble : l'idée revient souvent sur les forums de bricolage, et elle semble logique sur le papier, presque du bon sens. Dans la réalité d'un comble perpignanais en plein été, elle tient à peu près deux minutes.

Un onduleur est un boîtier plein de condensateurs et de semi-conducteurs qui chauffe déjà en convertissant l'énergie. L'installer dans un four à cinquante ou soixante degrés en juillet revient à lui demander de travailler avec un bonnet de ski sur la tête. Pour se protéger, l'appareil déclenche un bridage thermique : il réduit sa production, parfois de moitié, voire s'arrête net pendant les heures les plus chaudes — exactement celles où vous produisez le plus.

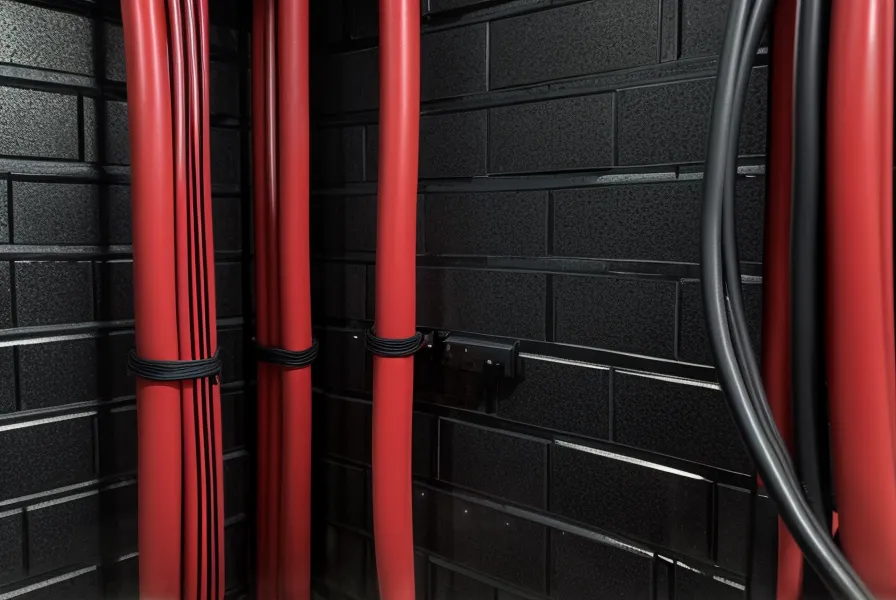

Vouloir grappiller quelques dixièmes de pourcent de pertes en ligne pour finir avec un onduleur étouffé, c'est le genre de faux bon sens qui coûte plus cher qu'il ne rapporte. Un onduleur se loge dans une pièce tempérée et aérée — garage, buanderie, cellier —, même si ça implique d'assumer une vingtaine de mètres de câble supplémentaires.

Faut-il toujours viser le câble le plus épais possible ?

Un lecteur du côté de l'Hérault, Julien, qui compare systématiquement plusieurs simulateurs sur le même scénario avant même de parler à un installateur, m'a posé la question dans ces termes : pourquoi ne pas simplement passer sur du 10 mm² partout et oublier le sujet des pertes une fois pour toutes ? La réponse tient en un mot : le cuivre coûte, et pas seulement à l'achat.

Le cuivre en grosse section est plus rigide, plus lourd, plus difficile à glisser dans une gaine existante le long d'une descente de gouttière. Si l'artisan doit batailler deux heures de plus pour le faire passer, ou vous facture un supplément pour cette seule liaison, le calcul économique part de travers. Sur une installation moyenne, la différence de rendement annuel entre une chute de tension de 0,7 % et de 1,2 % représente à peine quelques dizaines de kilowattheures par an — grosso modo l'équivalent de deux ou trois cafés en valeur, pas de quoi financer un câble qui ne s'amortira jamais.

Avant de trancher, je préfère poser l'hypothèse à plat plutôt que de me fier à un argument de vendeur de câble. C'est la même logique que j'avais suivie pour vérifier si ma production réelle collait aux promesses, en expliquant comment tester ses scénarios d'autoconsommation avec le logiciel Moutens Solar : si l'écart annuel ne pèse pas plus que quelques tasses de café, la section standard suffit largement.

Micro-onduleurs ou onduleur central : qui absorbe mieux la distance

La question de la distance se pose différemment selon l'architecture retenue. Avec un onduleur central, les panneaux sont câblés en série et c'est du courant continu qui descend du toit jusqu'à la pièce technique — la section de cuivre doit rester généreuse pour respecter le seuil de 1 %. Avec des micro-onduleurs fixés sous chaque panneau, la conversion en alternatif se fait dès la toiture, et c'est la règle des 3 % côté alternatif qui s'applique sur la descente vers le tableau — une tolérance plus large, mais pas un blanc-seing si le trajet dépasse trente mètres.

Lequel choisir dans l'absolu, c'est une tout autre discussion, qui dépend surtout de votre toiture et de votre budget, bien plus que de la seule distance. Si le sujet vous intéresse, regardez plutôt comment choisir sa section de câble pour panneaux solaires sans pertes en fonction de l'emplacement exact de votre tableau.

Ce qu'il faut vérifier sur le devis avant de signer

Trois choses se vérifient en cinq minutes pendant la visite technique, sans attendre que les câbles soient déjà sous gaine. D'abord, le tracé réel : demandez par où passent les gaines entre le toit et l'onduleur, comptez les descentes et les traversées de mur — un trajet qu'on imagine faire dix mètres en ligne droite en fait souvent vingt-cinq une fois qu'on suit les plinthes. Ensuite, la mention explicite de la section : le devis doit écrire noir sur blanc « câble solaire cuivre 6 mm² » plutôt qu'une ligne vague du type « fournitures électriques diverses ». Enfin, l'emplacement prévu pour l'onduleur : un comble non isolé n'est jamais une bonne réponse, même présentée comme une économie de cuivre.

Les calculs de chute de tension restent l'affaire d'un professionnel RGE, pas d'une estimation de coin de table — la mienne, câblage compris, ne remplace jamais son bureau d'études. J'ai d'ailleurs fait l'inverse de ce conseil une fois, en commandant une puissance plus faible que ce qu'on me recommandait pour alléger la facture d'installation : mauvais calcul, mais c'est une histoire de dimensionnement, pas de câblage, et elle mérite sa propre page.

La chasse à la perte zéro est un mirage qui coûte souvent plus cher qu'il ne rapporte : un onduleur bien ventilé au rez-de-chaussée, une section de câble correctement dimensionnée, et l'esprit tranquille pour les vingt prochaines années valent mieux que trois watts économisés sur le papier. La prochaine fois qu'un devis atterrit sur votre table, cherchez une seule ligne : la section du câble DC écrite en toutes lettres, avec sa longueur prévue. Si elle n'y est pas, demandez-la avant de signer quoi que ce soit.
