Comment choisir sa section de câble pour panneaux solaires sans pertes

Trois devis, une même installation, trois sections de câble différentes : 4 mm² ici, 6 mm² là, et un troisième qui ne précise rien du tout. Comment un même projet d'installation solaire peut-il donner lieu à trois réponses aussi éloignées sur un point aussi simple que la section de câble ?

Mon voisin, qui passe une bonne partie de septembre penché sur ses bassines à préparer ses confitures de figues, m'a vu étaler ces trois devis un soir et m'a demandé bêtement pourquoi je m'arrêtais sur un détail pareil. La réponse tient à une image toute simple : dans mon métier, en logistique, je passe mes journées à caler des flux dans des tuyaux de la bonne taille. Un tuyau trop étroit, et tout finit par chauffer ou par coincer. En autoconsommation solaire, le câble qui relie vos panneaux à l'onduleur fonctionne exactement pareil.

La section de câble n'est pas un détail qu'on choisit au hasard

Techniquement, la section de câble désigne la surface de la coupe du fil de cuivre à l'intérieur de la gaine. Plus le chiffre grimpe, 4, 6, 10 mm², plus le passage est large. Le souci, c'est que le courant continu qui descend de vos panneaux n'aime pas les longs trajets : plus la distance augmente, plus il perd en route.

Cette perte a un nom : la chute de tension. Elle transforme une partie de votre production en chaleur plutôt qu'en kilowattheures utiles, via un phénomène bien connu, l'effet Joule. À l'autre extrême, poser du gros câble partout sans réfléchir revient à jeter de l'argent par la fenêtre, parce que le cuivre n'est pas donné en ce moment.

La règle du 1 % et la norme électrique NF C 15-712-1

La norme NF C 15-712-1 fait un peu office de code de la route pour les installations solaires françaises. Elle tolère une chute de tension entre 1 % et 3 % sur la partie courant continu, celle qui va des panneaux jusqu'à l'onduleur. Je m'étais fixé la barre basse, à 1 %, pour une raison simple : passer des heures à comparer le rendement des panneaux au pourcent près, puis perdre ce même pourcent dans un câble trop fin pour économiser cinquante balles, ça n'avait aucun sens.

Le calcul repose sur la résistivité du cuivre, une constante physique notée 'rho', autour de 0,0172 Ω·mm²/m. Pas besoin de la retenir par cœur : demandez plutôt à votre installateur quel pourcentage de perte il a calculé pour la distance réelle entre vos panneaux et votre onduleur. S'il vous répond que '4 mm², c'est le standard', méfiez-vous un peu : le standard n'existe pas quand chaque toit a sa propre distance. Savoir lire une ligne de devis jusqu'au bout, ça vaut pour beaucoup d'autres postes aussi, mais ici, une seule question suffit.

C'est en jouant avec ces pourcentages que j'ai commencé à tester mes scénarios d'autoconsommation avec le logiciel Moutens Solar. Ça aide à visualiser ce qu'une perte de rendement cumulée sur vingt ans représente, même si l'outil a ses limites et ne remplace jamais une vérification sur votre devis réel.

Plus gros, c'est forcément plus sûr ?

Un des vendeurs voulait me caser du 10 mm² partout, 'pour être tranquille à vie'. Un soir, tableur ouvert jusqu'à passé 22 heures, le ventilateur de l'ordinateur tournant de plus en plus fort à mesure que les onglets de calcul s'accumulaient, j'ai fini par recalculer le vrai écart : passer du 6 au 10 mm² faisait presque doubler le prix du câble, pour un gain de production annuel insignifiant.

Voilà l'angle mort que beaucoup de devis cachent : surdimensionner systématiquement la section de câble pour limiter les pertes finit souvent par coûter plus cher que ce qu'on économise sur vingt ans. Il y a un point d'équilibre entre la norme et le budget. Pour une distance autour de 35 mètres, le 6 mm² tenait largement la route sans faire exploser la facture.

Je repense souvent à un voisin à qui le commercial avait promis des revenus réguliers grâce à la revente du surplus, et qui aujourd'hui revend à peine de quoi couvrir le café du matin. La revente du surplus, c'est tout un sujet à part, mais ça montre bien que les promesses commerciales et la réalité du compteur ne se recoupent pas toujours.

Vérifiez ces trois repères avant de signer

En dessous de 20 mètres entre panneaux et onduleur, le 4 mm² suffit généralement pour une puissance standard, disons 3 à 6 kWp, la puissance exacte à retenir pour votre toit restant un calcul à part entière. Entre 20 et 50 mètres, le 6 mm² devient souvent la norme pour éviter que la tension ne s'effondre en route. Au-delà de 50 mètres, mieux vaut sortir la calculatrice sérieusement et envisager du 10 mm², voire regarder s'il est possible de rapprocher l'onduleur des panneaux.

Pensez aussi à vérifier que le câble mentionné sur le devis est bien du type H1Z2Z2-K, la référence spécifique au solaire, pensée pour tenir aux UV et aux intempéries pendant des décennies. J'ai déjà vu passer des devis où cette mention restait floue, un flou qui permet souvent de détecter les frais cachés sur un devis photovoltaïque ou une économie de bout de chandelle sur la qualité du matériel. La fiabilité du fabricant ou les garanties qui accompagnent le câble, c'est encore un autre chapitre.

Le poids du cuivre, un indice qu'on sous-estime

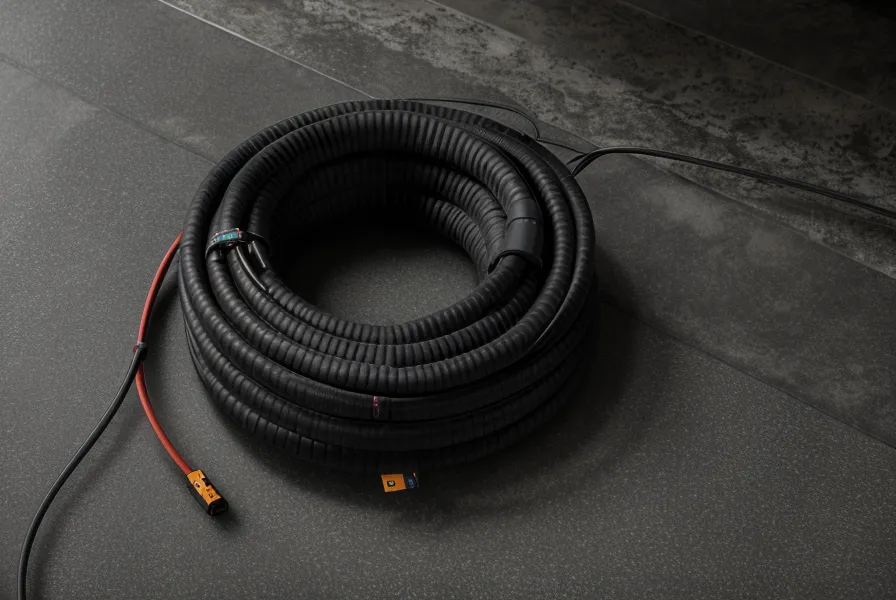

Avant de valider mon choix, je suis passé au rayon bricolage de l'Auchan de Saint-Estève pour comparer à la main une couronne de câble solaire en 4 mm² et une en 6 mm². La différence de poids entre les deux, à longueur égale, en dit plus qu'aucune ligne de devis : ce n'est pas une étiquette, c'est du métal qui va travailler pendant trente ans.

Sur un autre point de mon dossier, j'avais fait l'erreur inverse : j'avais fait confiance à l'orientation sud-est de mon toit sans vérifier s'il y avait des masques solaires à certaines heures de la journée, une leçon pour un autre article. Une fois la question du câblage réglée, on peut regarder d'autres optimisations, comme choisir un routeur solaire pour chauffer son eau chaude sanitaire avec le surplus qu'on aura pris soin de ne pas perdre en chemin. Si vous partez sur des micro-onduleurs plutôt que sur un onduleur central, la logique de câblage change d'ailleurs pas mal, mais ça reste un autre sujet.

Mon seul vrai conseil : ne signez rien avant d'avoir, noir sur blanc sur le devis, la distance réelle entre vos panneaux et l'onduleur, si possible validée par un installateur certifié RGE, avec la section de câble qui va avec. C'est la seule façon de savoir si le calcul a été fait pour votre toit, et pas pour une installation théorique sortie d'une brochure.
